產品說明

Z41F₄₆ 型 PN16、PN25 氟塑料襯里楔式閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為聚四氟乙烯，公稱壓力 PN16~PN25，閥體材料為灰鑄鐵襯氟塑料的閘閥。

產品性能參數

Z41F₄₆ 型 PN16、PN25 氟塑料襯里楔式閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z41F46-16	16	1.6	≤150	腐蝕性介質
Z41F46-16C
Z41F46-25	25	2.5

返回頁首

產品零部件材料

Z41F₄₆ 型 PN16、PN25 氟塑料襯里楔式閘閥零部件材料

型號	材料
	閥體、閥蓋	閘板、閥桿	閥桿螺母	填料	手輪
Z41F46-16	灰鑄鐵襯氟塑料	碳素鋼襯氟塑料	球墨鑄鐵或鋁青銅	聚四氟乙烯	球墨鑄鐵
Z41F46-16C	鑄鋼
Z41F46-25

返回頁首

產品外形及結構尺寸

Z41F₄₆ 型 PN16 氟塑料襯里楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	45
125	325	245	210	185	22	8×Φ18	570	690	360	70
150	350	280	240	210	24	8×Φ23	640	790	400	90
200	400	335	295	265	26	12×Φ23	700	910	450	150

返回頁首

Z41F₄₆ 型 PN25 氟塑料襯里楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	48
125	325	245	210	185	22	8×Φ18	570	690	360	76
150	350	280	240	210	24	8×Φ23	640	790	400	100
200	400	335	295	265	26	12×Φ23	700	910	450	165

返回頁首

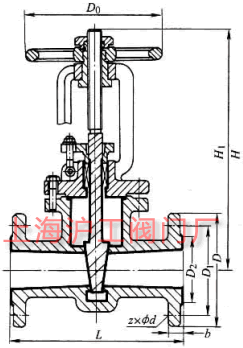

產品外形及結構尺寸示意圖
