產品說明
溝槽式卡箍Y型過濾器：過濾面積大、流阻系數小、下端部裝有自由沖洗裝置，沖洗時間快比一般Y型過濾快 8~10 倍。閥體內外采用無毒性的粉體環氧樹脂噴涂，使水質不至于出現缺水及閥體的腐蝕。過濾網采用不銹鋼，在使用過程中不會出現濾網結銹而減少過濾面積。本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
產品性能參數
| 型號 | PN | 工作壓力 (Mpa) | 適用溫度 (℃) | 適用介質 |
|---|---|---|---|---|
| DFSRY-16Q | 16 | 1.6 | ≤ 100 | 蒸汽、水 |
| DFSRY-16C | ||||
| DFSRY-16P | 硝酸類 | |||
| DFSRY-16QR | 醋酸類 |
返回頁首 ⇑
產品零部件材料
| 型號 | 材料 | |
|---|---|---|
| 閥體、法蘭蓋 | 過濾網 | |
| DFSRY-16Q | 球墨鑄鐵 | 不銹鋼 |
| DFSRY-16C | 碳素鋼 | |
| DFSRY-16P | 不銹鋼 | |
| DFSRY-16QR | 不銹鋼 | |
返回頁首 ⇑
產品外形及結構尺寸（PN16）
| DN | DN/in | OD | L | H | DN | DN/in | OD | L | H | |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 2 | 60 | 200 | 150 | 150 | 6 | 165 | 460 | 360 | |
| 65 | 21/2 | 76 | 240 | 180 | 200 | 8 | 219 | 550 | 440 | |
| 80 | 3 | 89 | 270 | 200 | 250 | 10 | 273 | 680 | 530 | |
| 100 | 4 | 114 | 340 | 260 | 300 | 12 | 325 | 790 | 580 | |
| 125 | 5 | 140 | 400 | 310 |
返回頁首 ⇑
產品外形及結構尺寸（鋼管滾槽、開槽基本尺寸及偏差）
| 公稱通徑 | 鋼管外徑 | A1 0/-0.5 | B1 +0.5/0 | C +0.5/0 |
|---|---|---|---|---|
| 50 | 60 | 14.5 | 9.5 | 2.2 |
| 65 | 76 | |||
| 80 | 89 | |||
| 100 | 114 | 16 | ||
| 125 | 140 | |||
| 150 | 165 | |||
| 200 | 219 | 19 | 13 | 2.5 |
| 250 | 273 | |||
| 300 | 325 | 3.3 |
返回頁首 ⇑

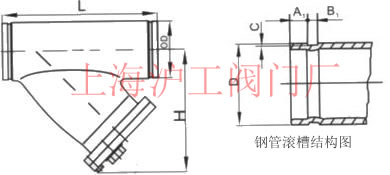

產品外形及結構尺寸示意圖
返回頁首 ⇑
聲明：本文中所有文字、數據、圖片均只適用于參考，溝槽式卡箍Y型過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-66059666。
